RT-720
原廠實機照
RT-720 為 220V/50Hz 全自動多管式供料機（管裝晶體入料/出料系統），專為大批量管裝電子元件之連續進出料作業設計。機台配備高靈敏光電檢知與平穩推送爪機構，可連續循環退管補料，是自動化功率元件生產線不可或缺的高效模組。
加工與特徵標籤
ENGINEERING SPECIFICATIONS
機台規格與工程參數
加工產能 (Capacity) 3,600 ~ 7,200 pcs/hr (雙管交替進料高速切腳)
動力 / 氣壓需求 220V/50Hz (選配 110V/60Hz), 氣壓 4-6 kg/cm²
公差標註 (Tolerance) ±0.3mm
外型尺寸 (L×W×H) 980(L) × 520(W) × 650(H) mm
機身淨重 (Weight) 45 kg
型錄頁碼與狀態
型錄修訂 / 網頁素材 • 在產 (Active)
【產品核心特點與加工優勢】
- 全自動多料管循環連續供料，大幅減少人工頻繁補管時間。
- 高靈敏度光電感應器，精準檢測零件流動與空管退料狀態。
- 氣動伺服聯動推送爪，進料平穩順暢，杜絕管裝晶體卡管變形。
- 相容 TO-220、TO-247 等多元管裝功率元件與方型電子封裝。
- 可靈活銜接各廠牌自動測試機、成型機與包裝生產線。
【最新修訂備註】 標配雙供料軌道 (Feeder A & B)、缺料聲光警報燈、毫米刻度切刀微調機構。
特有成型尺寸與引腳加工能力明細表

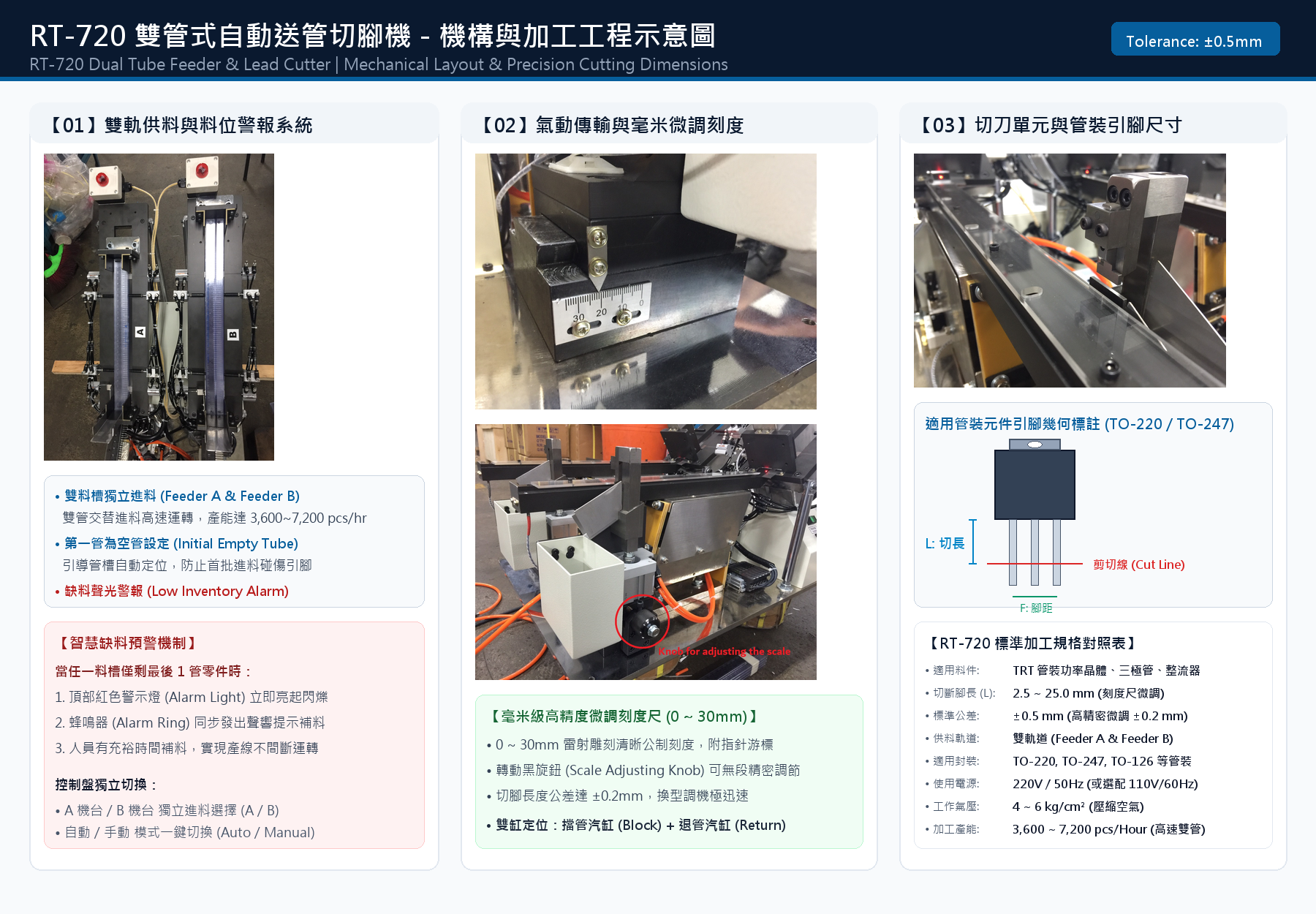

單位: mm / 特殊模具可客製 引腳成型與折彎尺寸標註示意圖 RT-720
圖示尺寸代號對應右表之加工公差與能力數值（點擊圖片可放大檢視）
| 代號 | 加工尺寸參數 | 標準加工尺寸 / 規格範圍 | 工程備註說明 |
|---|---|---|---|
| L_CUT | 剪切後腳長 (Cut Length) | 2.5 ~ 25.0 mm | 0~30mm 毫米刻度尺精密可調 |
| FEED_TRACK | 供料軌道配置 (Chute Layout) | 雙軌道 (Feeder A & B) | 雙料道交替/獨立供料 |
| ALARM_TRIG | 缺料警報觸發 (Alarm Trigger) | 剩餘 1 管時蜂鳴閃燈 | 低料位即時聲光預警 |
| TUBE_INIT | 初始料管定位 (Initial Tube) | 第一管需為空管 (Empty Tube) | 導向與防撞引導 |
| COMPAT_PKG | 適用元件封裝 (Component Package) | TO-220, TO-247, TO-126 | 管裝 (TRT) 功率元件 |
