RT-500
原廠實機照
RT-500 專為塑膠管裝功率晶體（TO-220, TO-263, TO-247, TOP-3）之自動連續成型設計，產能高達每小時 6,000 顆。架高高度 2mm 起可微調，支援 90 度直角彎折、前後錯開插板及引腳打 K 定位等多元樣式，抽換式模具讓封裝規格轉換極為快速。
加工與特徵標籤
TUB
STK
特殊包裝
BDF
TUB
ENGINEERING SPECIFICATIONS
機台規格與工程參數
加工產能 (Capacity) 每小時最大 Max. 6,000 pcs/Hour
動力 / 氣壓需求 110V/60Hz ; 220V/50Hz
公差標註 (Tolerance) ±0.3mm
外型尺寸 (L×W×H) 460(L) x 360(W) x 340(H) mm
機身淨重 (Weight) 29 kgs
型錄頁碼與狀態
P.11 (Catalog_0011) • 在產 (Active)
【產品核心特點與加工優勢】
- 專為塑膠管裝功率晶體（TO-220, TO-263, TO-247, TOP-3）及方體電子零件成型設計。
- 全自動連續加工，成型速度具備無段微調功能，產能最高達每小時 6,000 顆。
- 成型架高高度 (A) 最低 2mm 起連續可調，其餘成型折彎尺寸依模具精準固定。
- 採用抽換式模具與滑軌結構，更換迅速容易，可快速切換不同封裝與成型樣式。
- 標準機已內附一組模具與進料導軌，完成樣品試車確認後即可直接上線投產。
- 支援多元折彎樣式：引腳 90 度直角彎折、前後錯開插板成型、引腳打K定位等。
- 彈性擴充架構：可加裝 RT-500VP 震動送料盤處理散裝零件，或串接 RT-700 升級全自動送管。
【最新修訂備註】 標準機內附一組模具與進料導軌；可加裝 RT-500VP 震動盤（散裝）或 RT-700 自動送管機（20管容量）；成型高度 A 段最低 2mm 可調。
特有成型尺寸與引腳加工能力明細表

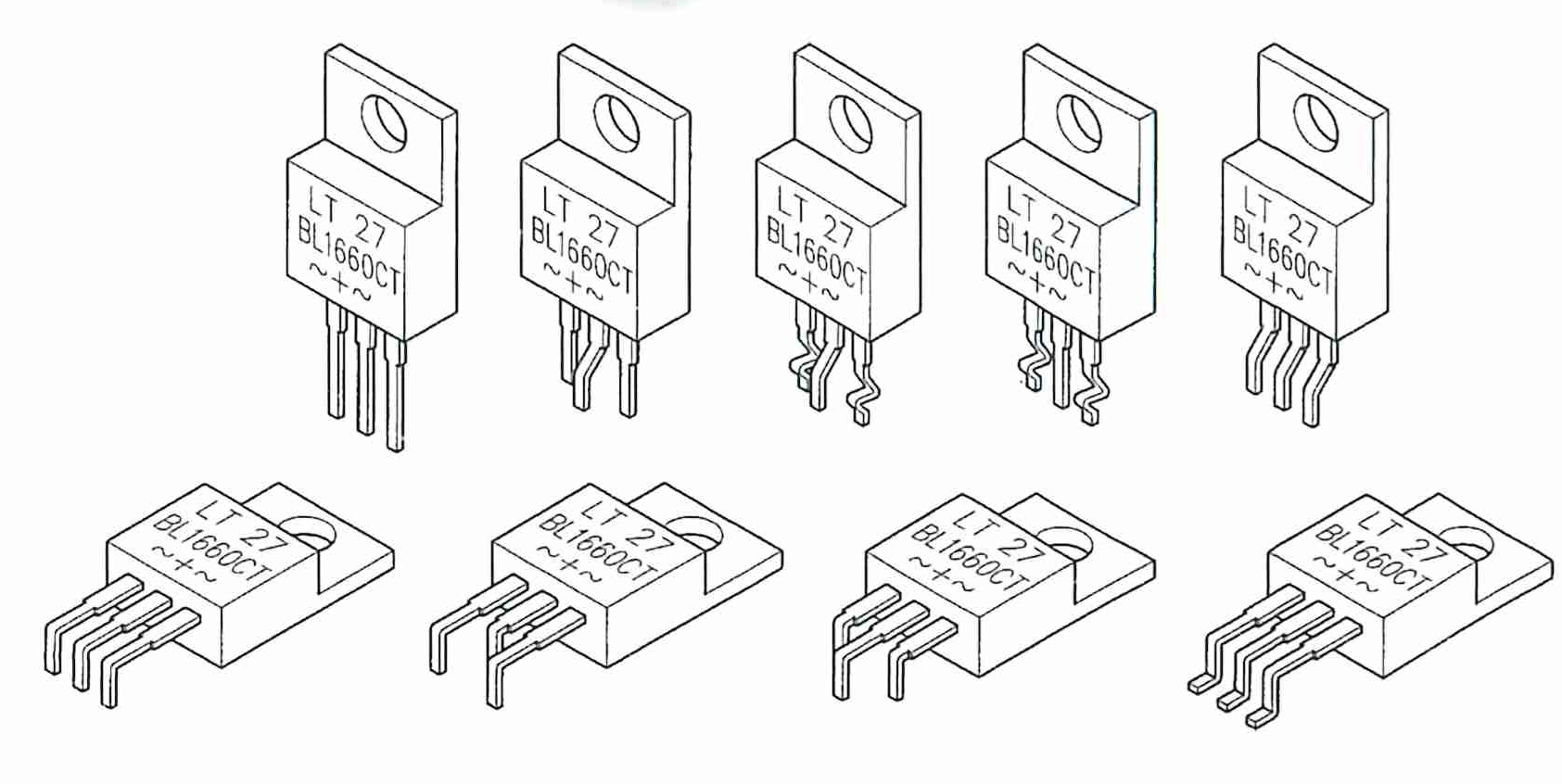

單位: mm / 特殊模具可客製 引腳成型與折彎尺寸標註示意圖 RT-500
圖示尺寸代號對應右表之加工公差與能力數值（點擊圖片可放大檢視）
| 代號 | 加工尺寸參數 | 標準加工尺寸 / 規格範圍 | 工程備註說明 |
|---|---|---|---|
| APPLY_PKG | 適用元件封裝 (Applicable Packages) | TO-220, TO-263, TO-247, TOP-3 | 塑膠管裝功率晶體及類似方體元件 |
| A_HEIGHT | 成型架高高度 (Forming Height A) | 最低 2 mm 起 (Min. 2mm, Adjustable) | A段高度連續可調，其餘成型尺寸依模具固定 |
| FORM_VARIETY | 成型變化樣式 (Forming Styles) | 90度直角折彎、前後錯開成型、打K定位 | 依散熱片安裝與 PCB 插件需求客製模具 |
| SPEED_CTRL | 速度控制方式 (Speed Control) | 無段調速 (Stepless Continuously) | 依元件規格與產線節奏無段調速 |
| EXTEND_FEED | 擴充供料機構 (Extendable Feeders) | RT-500VP 震動盤 (散裝) / RT-700 送管機 (管裝) | 模組化無縫加裝擴充 |
