RT-700+

自動管裝供料組合系統

Automatic Tube Component Feeder Combo Systems

RT-700+ 為一站式自動管裝供料與加工組合生產線系統，以 RT-700 為核心彈性串接 RT-500/600 成型機或 CF-360 剪腳機及 RT-710 回裝管機。全線透過光纖訊號連動整合控制，實現從自動送管、精密成型/剪腳到自動回裝料管的閉環無人化作業。

加工與特徵標籤

TUB

STK

TUB

AC馬達

SEN

SYS

BDF

切斷

ENGINEERING SPECIFICATIONS

加工產能 (Capacity) 最高達 6,000 pcs/小時 (依連線主機規格連動)

動力 / 氣壓需求 110V/60Hz ; 220V/50Hz

公差標註 (Tolerance) ±0.3mm

外型尺寸 (L×W×H) 1600(L) x 650(W) x 1700(H) mm (依組合機型配置)

機身淨重 (Weight) 約 65 ~ 95 kgs (含連線主機與機架工作台)

型錄頁碼與狀態

P.11 (Catalog_0011) • 在產 (Active)

【產品核心特點與加工優勢】

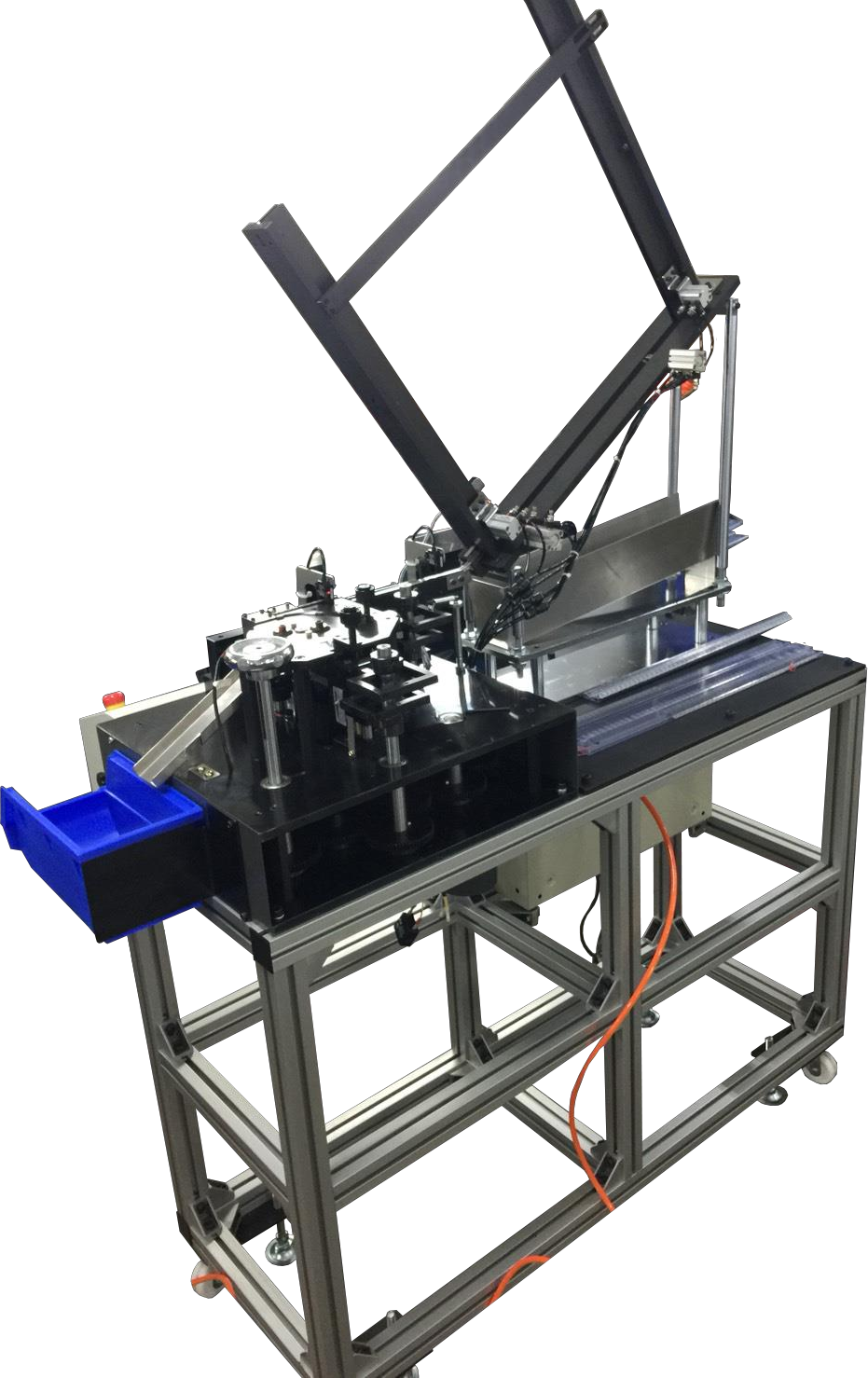

【多機型彈性整合串接】以 RT-700 自動管裝供料機為核心，完美相容 RT-500/RT-600（功率晶體成型）、CF-360/CF-360LX（電容剪腳）與 YF-900（晶體成型）等主流設備。

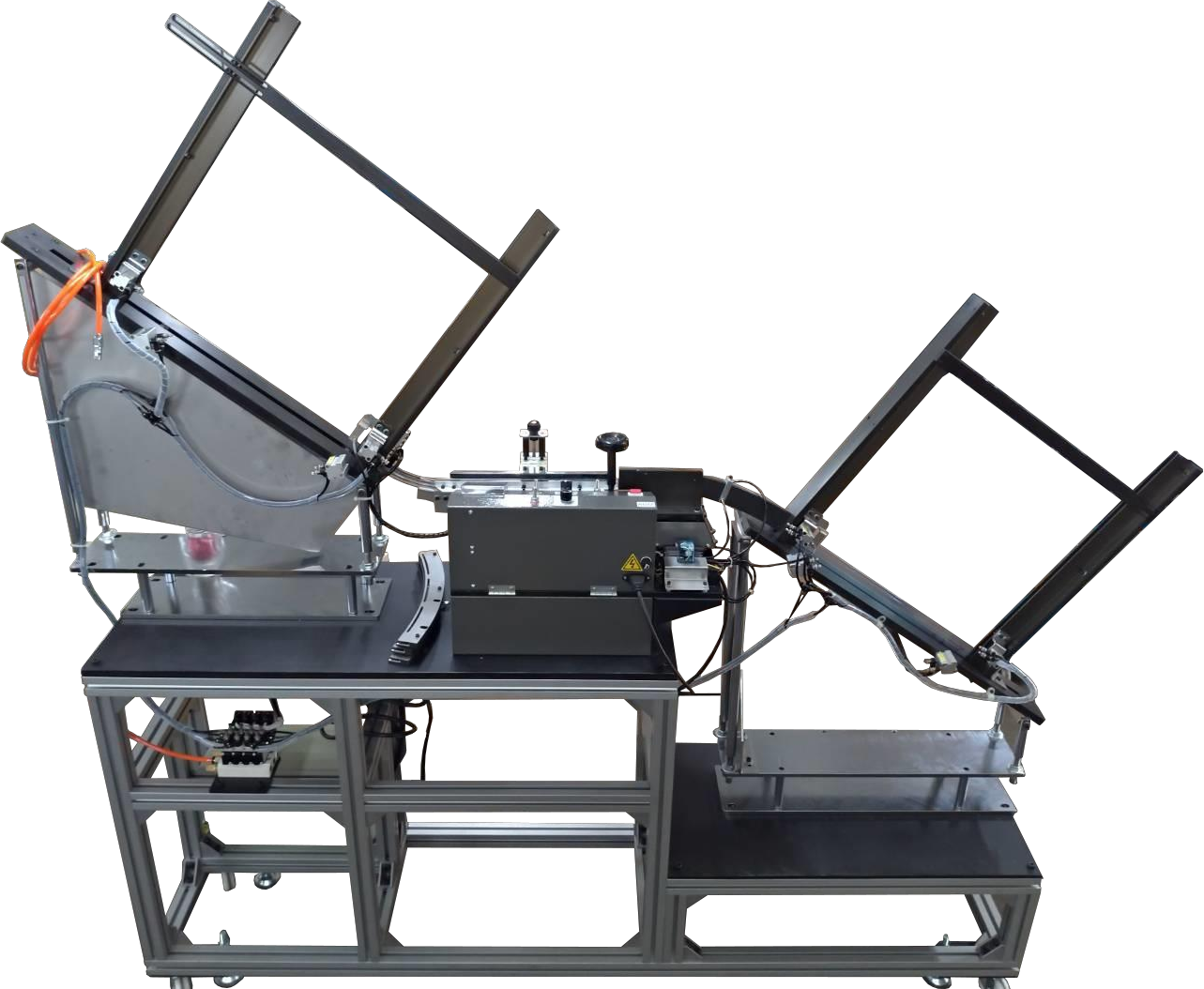

【一條龍閉環連線方案】RT-700 (入料) + CF-360 (切腳) + RT-710 (出料裝管)，達成自動進料、高精度切腳定長並自動收料回裝入管之全自動閉環產線。
【一次填裝 20 管超大彈匣】大容量斜置彈匣一次可裝入 20 管管裝電子零件，自動感應退換空管，免除作業員頻繁補料之工時負擔。
【光電感應自動退管與同步連動】配備高精度光學/光纖自動感應器，料件順暢滑入加工主機，空管自動翻轉排出，送料與加工節拍精密連鎖不卡料。
【節省 70%+ 人工成本】取代傳統人工手動插管與換管作業，單一作業員可同時照看 3~5 條自動化產線，大幅降低工廠營運成本。
【保護引腳高良率】全自動精密導引輸送，杜絕人手直接碰觸零件本體與引腳，避免引腳彎折變形或靜電氧化損壞。
【模組化積木式架構】各工作站機構與訊號介面模組化設計，未來產線調整或產品換型時可彈性重組或獨立單機作業。

【最新修訂備註】管裝全自動連線模組化方案；包含 RT-700+RT-500 成型組合，以及 RT-700+CF-360+RT-710 進料-切腳-回裝管組合。

單位: mm / 特殊模具可客製

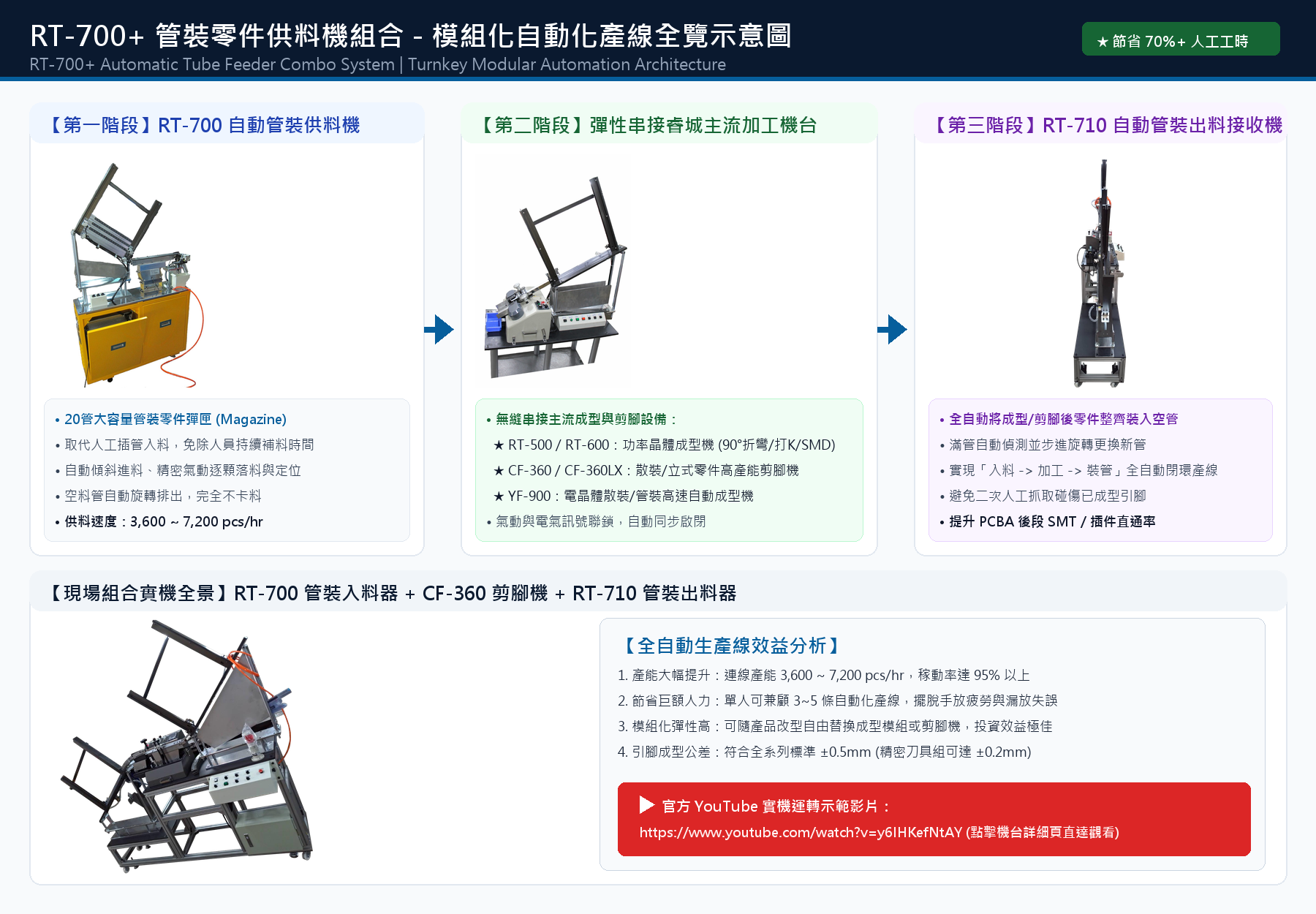

引腳成型與折彎尺寸標註示意圖 RT-700+

圖示尺寸代號對應右表之加工公差與能力數值（點擊圖片可放大檢視）

代號	加工尺寸參數	標準加工尺寸 / 規格範圍	工程備註說明

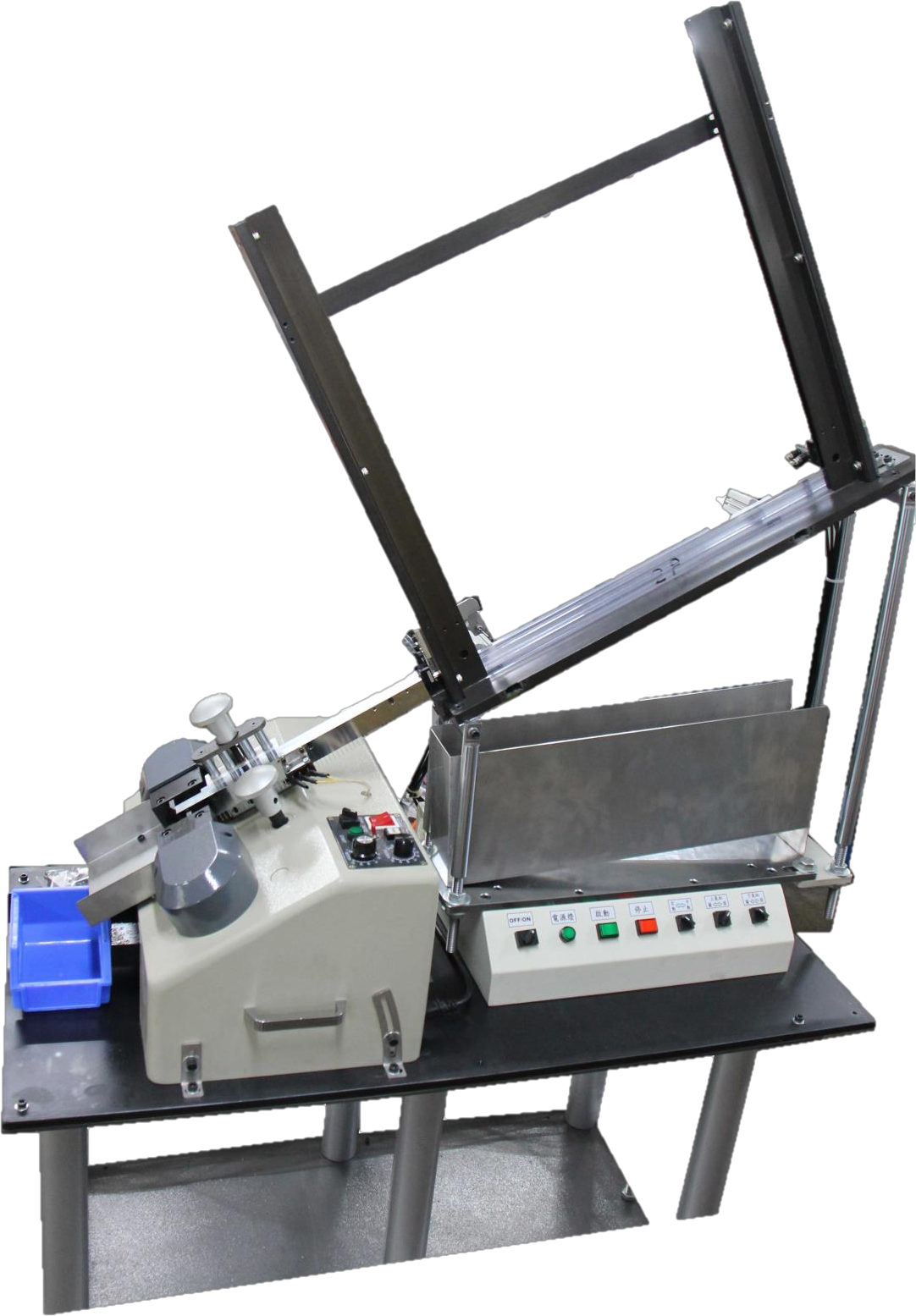

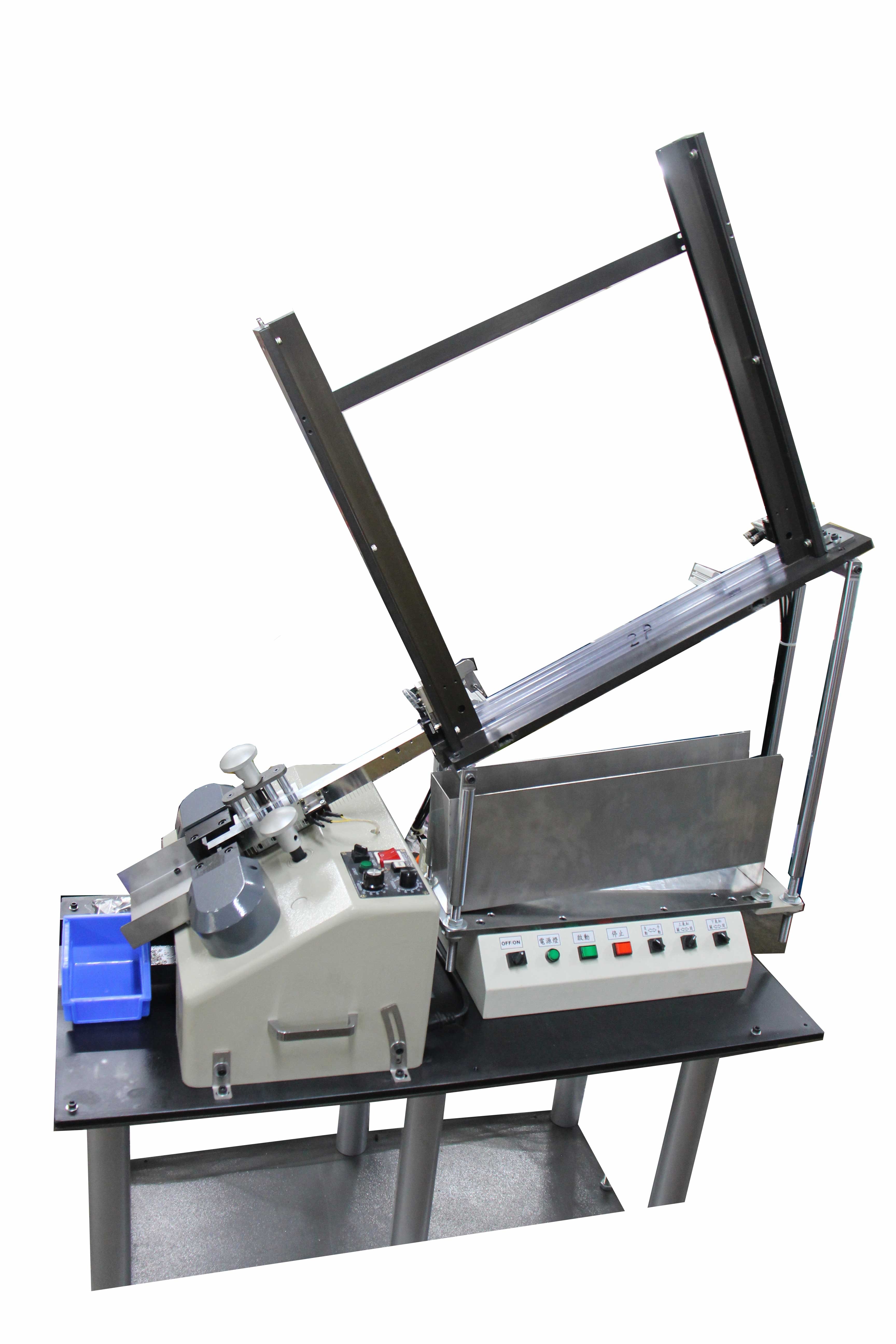

SYS_COMBO_1	推薦組合方案一 (Combo Option 1)	RT-700 入料機 + RT-500/600 成型機	TO-220/247 自動連續送管進料與折彎成型
SYS_COMBO_2	推薦組合方案二 (Combo Option 2)	RT-700 入料 + CF-360 剪腳 + RT-710 出料	全自動連續供料、定長切腳並自動收料回裝入管
MAG_CAP	料管彈匣容量 (Magazine Capacity)	20 管 (Tubes)	大容量料管庫，取代人工持續插管
COMPAT_HOST	相容主機清單 (Compatible Hosts)	RT-500, RT-600, CF-360, CF-360LX, RT-710, YF-900	模組化彈性串接各型成型、剪腳主機
