SPXXXX
原廠實機照
SPXXXX 系列為工業級大容量方形熔錫爐（涵蓋 SP-100 至 SP-500 多種規格），專為變壓器線圈、線束端子及大型電路板之整體浸焊與波峰補焊打造。大容量矩形錫池導熱均勻且保溫性優異，配合數位化恆溫電控系統，能有效杜絕冷焊並降低錫渣氧化耗損。
加工與特徵標籤
PCB基板浸焊
排線
端子
變壓器浸錫
ENGINEERING SPECIFICATIONS
機台規格與工程參數
加工產能 (Capacity) 多規格批次手浸焊作業
動力 / 氣壓需求 110V/60Hz, 220V/50Hz (依規格 0.6kW ~ 6.4kW)
公差標註 (Tolerance) 溫控精度 ±2°C
外型尺寸 (L×W×H) 槽體 100×150×70 至 400×600×70 mm (多種尺寸)
機身淨重 (Weight) 熔錫量 6.6 ~ 105.6 kg (機重約 15 ~ 65 kg)
型錄頁碼與狀態

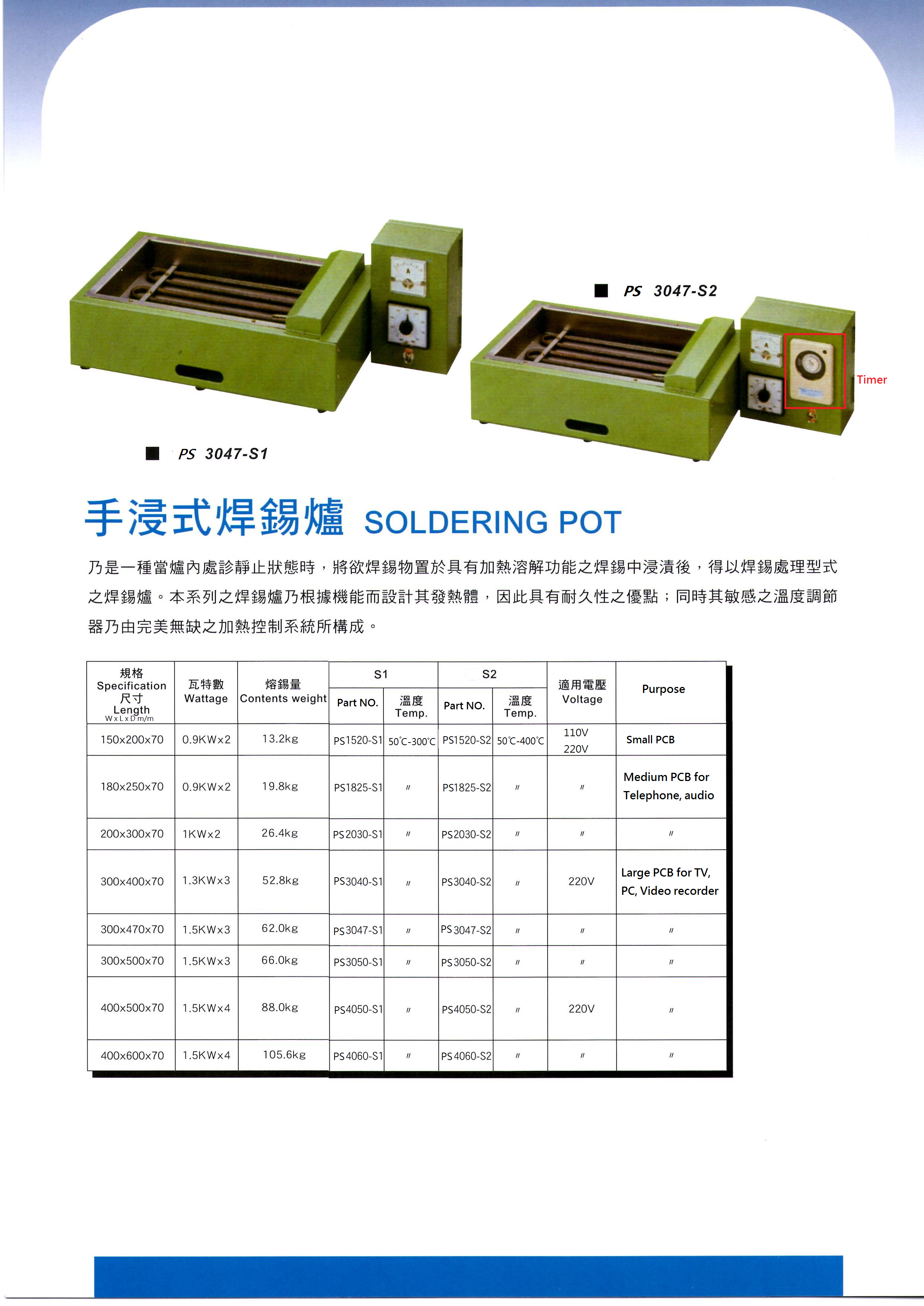

P.24 (Catalog_0024) • 量產中
【產品核心特點與加工優勢】
- 分離式自動控溫電箱：電器控制箱與高溫錫槽徹底分離獨立，有效杜絕高溫熱源損傷控制電路與電子零件，大幅延長設備使用壽命。
- S1單控與S2雙控定時選配：提供 S1 (電流錶+調溫旋鈕) 與 S2 (電流錶+調溫旋鈕+24小時預約定時器) 雙重控制形式，S2可於開工前自動提前預熱熔錫。
- 全系列有鉛與無鉛雙規格：標準涵蓋 1015S1/S2、1318S1/S2、1520S1/S2、1825S1/S2、2030S1/S2、3040S1/S2、3047S1/S2、3050S1/S2、4050S1/S2、4060S1/S2，均備有鉛與無鉛機種。
- 特厚抗蝕純鈦與不鏽鋼內膽：無鉛專用機種錫槽採用特厚純鈦金屬或高級耐熱抗蝕不鏽鋼製造，杜絕高溫無鉛錫液之強烈侵蝕穿孔。
- 均勻發熱管對稱排佈：多組大功率優質不鏽鋼加熱管對稱鋪設於錫槽底部，升溫迅速，整槽錫液溫度分佈極為均勻無冷區。
- 包含銑鐵長方形機種：另提供 KC-1020HS1/S2 (100×200×50mm) 與 KC-1035HS1/S2 (100×350×50mm) 銑鐵鑄造長方型錫爐，專為變壓器與漆包線高溫浸焊打造。
【最新修訂備註】 依 2026.09.11 最新報價單核實更新：含 1015S1/S2 至 4060S1/S2 及銑鐵 1020/1035
特有成型尺寸與引腳加工能力明細表
單位: mm / 特殊模具可客製 引腳成型與折彎尺寸標註示意圖 SPXXXX
圖示尺寸代號對應右表之加工公差與能力數值（點擊圖片可放大檢視）
| 代號 | 加工尺寸參數 | 標準加工尺寸 / 規格範圍 | 工程備註說明 |
|---|---|---|---|
| CTRL_TYPE | 控制形式規格代號 | S1: 分離式單控 / S2: 分離式雙控 (附定時器) | 電器溫控箱與高溫錫槽徹底分離；S2型配備24小時預約定時開關 |
| MODELS_COMPACT | 小型浸焊規格型號 | 1015(100×150×70mm), 1318(130×180×70mm), 1520(150×200×70mm) | 功率 0.6kW~1.8kW，熔錫量 6.6kg ~ 13.2kg，適用小型PCB與電子元件 |
| MODELS_MEDIUM | 中型浸焊規格型號 | 1825(180×250×70mm), 2030(200×300×70mm), 3040(300×400×70mm) | 功率 1.8kW~3.9kW，熔錫量 19.8kg ~ 52.8kg，適用車用音響、電話機基板 |
| MODELS_LARGE | 大型浸焊規格型號 | 3047(300×470), 3050(300×500), 4050(400×500), 4060(400×600mm) | 深度均為 70mm，熔錫量 62kg ~ 105.6kg，適用大型主機板與厚銅板 |
| MODELS_CAST | 長方形銑鐵錫爐機型 | KC-1020HS1/S2 (100×200×50mm), KC-1035HS1/S2 (100×350×50mm) | 熔錫量 7kg / 13kg，耐高溫耐腐蝕銑鐵鑄造，適用變壓器與漆包線浸錫 |
| LEAD_FREE_VER | 有鉛與無鉛版本 | 全系列均提供【有鉛數位】與【無鉛數位】機種 | 無鉛機種採用特厚純鈦/高級特厚不鏽鋼內膽，抗酸抗蝕壽命長 |
| TEMP_CONTROL | 溫控系統與範圍 | 50°C ~ 400°C (銑鐵款達 500°C)，精度 ±2°C | 多組電熱管對稱分佈，受熱均勻升溫快，指針電錶監控電流 |
| VOLT_RANGE | 工作使用電源 | 110V / 220V 單相，大型款支援 220V 三相 | 配合不同規格功率需求匹配專用電源與保險絲保護 |
