RF-101M
電阻成型機-臥式打KINK架高
Axial Lead Forming Machine (Horizontal Mount with Kinks)
RF-101M 為臥式引腳打 KINK 架高專用成型機，產能高達每分鐘 110 顆，專門為電阻、二極體等軸向元件進行精準折彎並於兩端壓製自鎖定位 Kink。引腳打 K 架高能防止過波峰焊前元件傾斜脫落，並提供散帶兩用 (M)、散裝 (MA) 與帶裝 (MB) 三種進料配置。
加工與特徵標籤
特殊包裝
BDU
LSE
BOWL
ENGINEERING SPECIFICATIONS
機台規格與工程參數
加工產能 (Capacity) 6,600 pcs/小時 (110 pcs/分) / 6,600 pcs/Hour (110 pcs/min)
動力 / 氣壓需求 110V/60Hz ; 220V/50Hz
公差標註 (Tolerance) ±0.3mm
外型尺寸 (L×W×H) 1140(L) x 730(W) x 750(H) mm
機身淨重 (Weight) 115 kgs
型錄頁碼與狀態
P.9 (Catalog_0009) • 在產 (Active)
【產品核心特點與加工優勢】
- 電阻成型機臥式打KINK架高專用機，專為大量生產之 DIP 插件產線設計。
- 適合電阻、二極體、電感等軸向電子元件之精密折彎與引腳打K架高成型。
- 引腳打K架高提供優異之插板支撐性與自鎖定位，防止焊錫前元件傾斜脫落。
- 高度彈性模具架構：成型規格可依客戶圖面客製訂做，更換模具即可轉換規格。
- 多元進料配置：散帶合併款 (RF-101M)、散裝專用款 (RF-101MA)、帶裝專用款 (RF-101MB)。
- 產能高達每分鐘 110 顆（每小時 6,600 顆），散裝震動送料盤一次可投放 600 顆零件。
- 支援元件本體長度 3.8~20mm、本體直徑 2.3~8mm，引腳線徑支援 Ø0.4~Ø1.3mm。
【最新修訂備註】 每一種形狀適用一組模具；入料模式分為散帶合併款 (RF-101M, 115kg)、散裝款 (RF-101MA, 105kg) 與帶裝款 (RF-101MB, 80kg)。
特有成型尺寸與引腳加工能力明細表

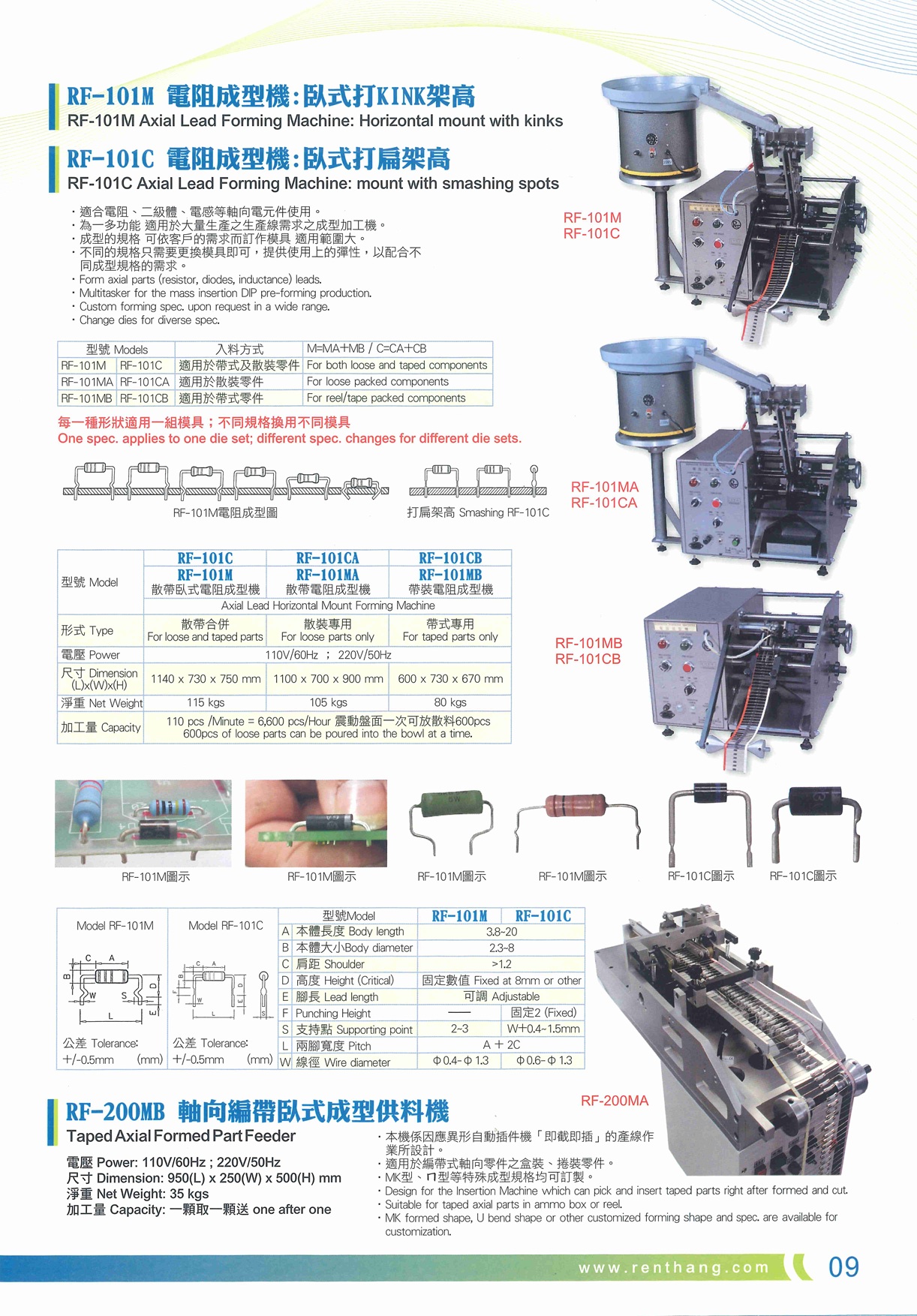

單位: mm / 特殊模具可客製 引腳成型與折彎尺寸標註示意圖 RF-101M
圖示尺寸代號對應右表之加工公差與能力數值（點擊圖片可放大檢視）
| 代號 | 加工尺寸參數 | 標準加工尺寸 / 規格範圍 | 工程備註說明 |
|---|---|---|---|
| A_BODY | 本體長度 (Body Length A) | 3.8 ~ 20 mm | 電阻、二極體、電感本體長度 |
| B_DIA | 本體大小 (Body Diameter B) | 2.3 ~ 8 mm | 適用 1/8W ~ 5W 各型元件本體直徑 |
| C_SHOULDER | 肩距 (Shoulder C) | > 1.2 mm | 彎折處離元件本體安全距離 |
| D_HEIGHT | 架高高度 (Height D - Critical) | 固定數值 (Fixed at 8mm or custom) | 依模具設定之關鍵固定高度 |
| E_LEAD | 腳長 (Lead Length E) | 可調 (Adjustable) | 切斷後引腳長度微調 |
| S_SUPPORT | 支持點 (Supporting Point S) | 2 ~ 3 mm | 打KINK引腳卡板支持點深度 |
| L_PITCH | 兩腳寬度 (Pitch L) | A + 2C | PCB插板跨距，等於本體長加兩側肩距 |
| W_WIRE | 線徑 (Wire Diameter W) | Ø0.4 ~ Ø1.3 mm | 模具切刀支援線徑範圍 |
SERIES COMPARISON MATRIX
• 官方型錄 P.06 對照
RF / HRFT 系列 臥式與立式成型加工能力對照總表
涵蓋專用型 (Slim)、標準型 (Standard)、加強型 (Heavy Duty)、直立型 (Vertical) 與切直線 (Cut only) 完整幾何尺寸限制與產能對照
U_BEND
U型 臥式成型
V_BEND
立型 直立成型
CUT_ONLY
切直線 純切斷
| 規格 / 型號參數 | 專用型
手動: HRFT-301S
電動: RFT-201S |
★ 本機型 標準型
手動: HRFT-301U
電動: RFT-201U | 加強型
手動: —
電動: RFT-201W | 直立型
手動: HRFT-301F
電動: RFT-201F | 切直線
手動: HRFT-301L
電動: RFT-201L |
|---|---|---|---|---|---|
| A A-腳距 | 5 ~ 40 mm | 6 ~ 40 mm | 6 ~ 40 mm | 4 ~ 18 mm | 3.5 ~ 37.6 mm |
| B B-腳長 | 3.6 ~ 10 mm | 3.6 ~ 10 mm | 3.6 ~ 10 mm | 可調 Adjustable | — |
| C C-肩距 | > 0.6 mm | > 1.2 mm | > 1.2 mm | > 4 mm | > 3 mm |
| D D-本體直徑 | Ø1.5 ~ Ø8 mm | Ø1.5 ~ Ø8 mm | Ø1.5 ~ Ø8 mm | Ø1.5 ~ Ø8 mm | Ø1.5 ~ Ø8 mm |
| H H-另腳長 | — | — | — | < 25 mm | — |
| W W-線徑 | Φ0.35~0.6 / Φ0.35~0.8 mm | Φ0.35 ~ 0.8 mm | Φ0.35 ~ 1.3 mm (粗線徑) | Φ0.35 ~ 0.8 mm | Φ0.35~0.6 / Φ0.35~0.8 mm |
| P P-腳距 | — | — | — | 2.5 ~ 13.5 mm | — |
| R R-彎腳角度 | — | — | — | 1° (直立折彎) | — |
| CAP 電動加工量 | 40,000 pcs/H | 84,000 pcs/H (超高速) | 40,000 pcs/H | 40,000 pcs/H | 40,000 pcs/H |
OPTIONAL TOOLING
E63 輔助腳距測量規 (選購配件)
U型成型系列可選購 E63 專用量具，輔助快速精密量測 PCB 板孔距，大幅縮短換模試機調機時間。
TECHNICAL DOCUMENTATION
查看全部文件中心 →
技術文件與操作手冊
RF-101M 電阻帶式成型機 操作手冊與刀具分解圖
PDF 文件 GENUINE CONSUMABLES
查看全部零件耗材專區 →
原廠建議常用備品與磨耗零組件
本機型使用原廠標準模具與耐磨零件，長期常備充足庫存，歡迎提供零件照片或型號詢價。 前往耗材專區 →
