RF-101C
原廠實機照
RF-101C
電阻成型機-臥式打扁架高
Axial Lead Forming Machine (Horizontal Mount with Smashing Spots)
RF-101C 為臥式引腳打扁架高專用成型機，產能達每分鐘 110 顆，專門於軸向元件引腳沖壓固定 2mm 之打扁定位點（Smashing Spots）。透過打扁台階形成穩固的 PCB 離板間隙與吃錫空間，有效防止零件貼板或傾斜，模具規格可完全依需求客製。
加工與特徵標籤
特殊包裝
BDU
LSE
BOWL
ENGINEERING SPECIFICATIONS
機台規格與工程參數
加工產能 (Capacity) 6,600 pcs/小時 (110 pcs/分) / 6,600 pcs/Hour (110 pcs/min)
動力 / 氣壓需求 110V/60Hz ; 220V/50Hz
公差標註 (Tolerance) ±0.3mm
外型尺寸 (L×W×H) 1140(L) x 730(W) x 750(H) mm
機身淨重 (Weight) 115 kgs
型錄頁碼與狀態
P.9 (Catalog_0009) • 在產 (Active)
【產品核心特點與加工優勢】
- 電阻成型機臥式打扁架高專用機，專門於引腳沖壓打扁定位點（Smashing Spots）。
- 透過固定 2mm 之引腳打扁台階，形成穩定之 PCB 架高定位，防止插板傾斜並確保吃錫飽滿。
- 與 RF-101M 採用相同的高剛性動力機座，依製程需求選配打扁專用成型模具。
- 適合電阻、二極體、電感等軸向元件，可依客戶特殊成型規格量身訂做模具。
- 多元進料配置：散帶合併款 (RF-101C)、散裝專用款 (RF-101CA)、帶裝專用款 (RF-101CB)。
- 產能高達每分鐘 110 顆（每小時 6,600 顆），震動送料盤一次可容納 600 顆散裝元件。
- 支援元件本體長度 3.8~20mm、本體直徑 2.3~8mm，引腳線徑支援 Ø0.6~Ø1.3mm。
【最新修訂備註】 打扁模具設計（固定打扁高度 F=2mm）；入料模式分為散帶合併款 (RF-101C)、散裝款 (RF-101CA) 與帶裝款 (RF-101CB)。
特有成型尺寸與引腳加工能力明細表
單位: mm / 特殊模具可客製 引腳成型與折彎尺寸標註示意圖 RF-101C
圖示尺寸代號對應右表之加工公差與能力數值（點擊圖片可放大檢視）
| 代號 | 加工尺寸參數 | 標準加工尺寸 / 規格範圍 | 工程備註說明 |
|---|---|---|---|
| A_BODY | 本體長度 (Body Length A) | 3.8 ~ 20 mm | 電阻、二極體、電感本體長度 |
| B_DIA | 本體大小 (Body Diameter B) | 2.3 ~ 8 mm | 適用 1/8W ~ 5W 各型元件本體直徑 |
| C_SHOULDER | 肩距 (Shoulder C) | > 1.2 mm | 彎折處離元件本體安全距離 |
| D_HEIGHT | 架高高度 (Height D - Critical) | 固定數值 (Fixed at 8mm or custom) | 依模具設定之關鍵固定高度 |
| E_LEAD | 腳長 (Lead Length E) | 可調 (Adjustable) | 切斷後引腳長度微調 |
| F_PUNCH | 打扁高度 (Punching Height F) | 固定 2 mm (Fixed 2mm) | 引腳打扁定位台階高度 |
| S_SUPPORT | 支持點 (Supporting Point S) | W + 0.4 ~ 1.5 mm | 打扁凸點寬度，依線徑W擴展 |
| L_PITCH | 兩腳寬度 (Pitch L) | A + 2C | PCB插板跨距，等於本體長加兩側肩距 |
| W_WIRE | 線徑 (Wire Diameter W) | Ø0.6 ~ Ø1.3 mm | 打扁模具專用線徑範圍 |

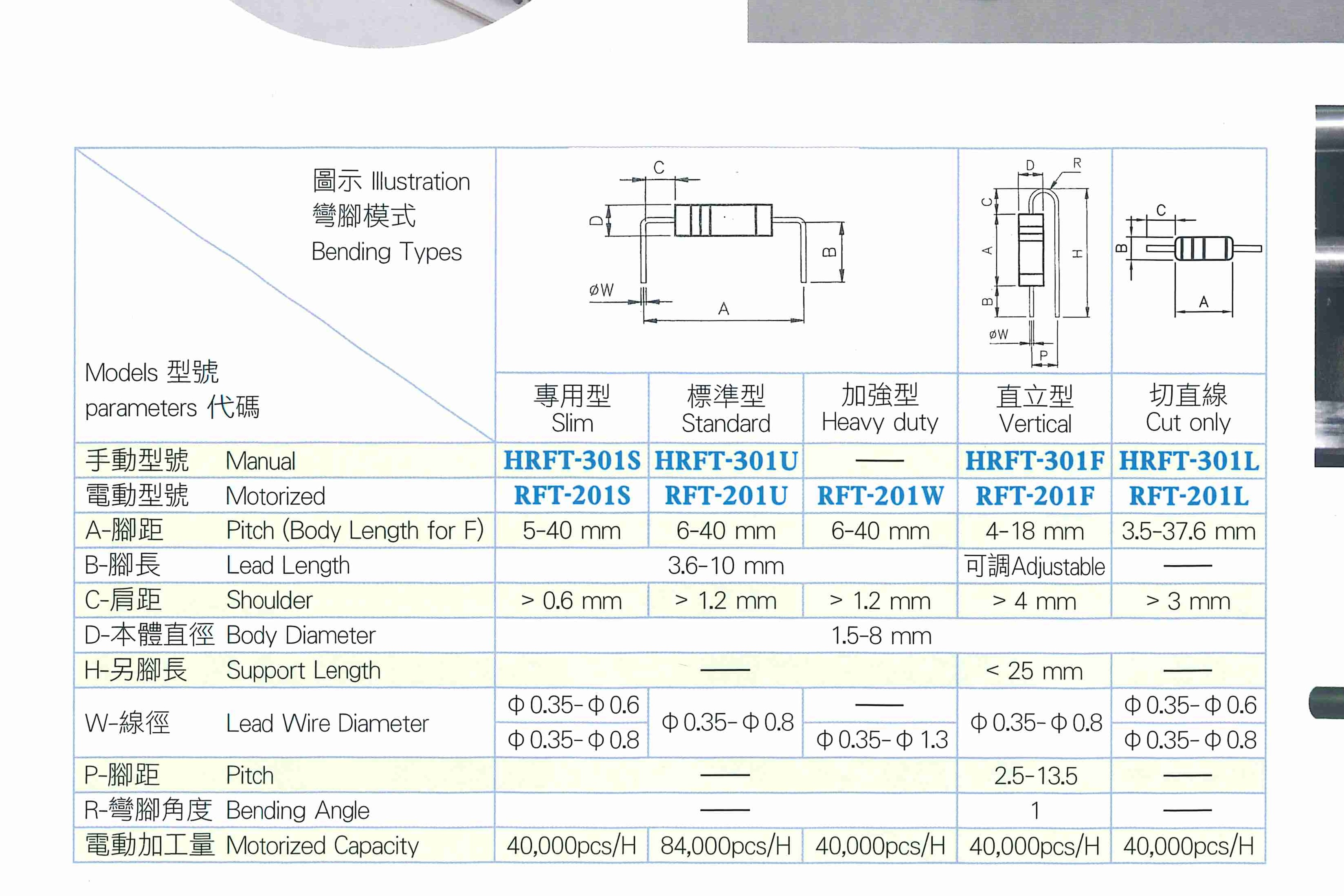

SERIES COMPARISON MATRIX
• 官方型錄 P.06 對照
RF / HRFT 系列 臥式與立式成型加工能力對照總表
涵蓋專用型 (Slim)、標準型 (Standard)、加強型 (Heavy Duty)、直立型 (Vertical) 與切直線 (Cut only) 完整幾何尺寸限制與產能對照
U_BEND
U型 臥式成型
V_BEND
立型 直立成型
CUT_ONLY
切直線 純切斷
| 規格 / 型號參數 | 專用型
手動: HRFT-301S
電動: RFT-201S | 標準型
手動: HRFT-301U
電動: RFT-201U | 加強型
手動: —
電動: RFT-201W | 直立型
手動: HRFT-301F
電動: RFT-201F | 切直線
手動: HRFT-301L
電動: RFT-201L |
|---|---|---|---|---|---|
| A A-腳距 | 5 ~ 40 mm | 6 ~ 40 mm | 6 ~ 40 mm | 4 ~ 18 mm | 3.5 ~ 37.6 mm |
| B B-腳長 | 3.6 ~ 10 mm | 3.6 ~ 10 mm | 3.6 ~ 10 mm | 可調 Adjustable | — |
| C C-肩距 | > 0.6 mm | > 1.2 mm | > 1.2 mm | > 4 mm | > 3 mm |
| D D-本體直徑 | Ø1.5 ~ Ø8 mm | Ø1.5 ~ Ø8 mm | Ø1.5 ~ Ø8 mm | Ø1.5 ~ Ø8 mm | Ø1.5 ~ Ø8 mm |
| H H-另腳長 | — | — | — | < 25 mm | — |
| W W-線徑 | Φ0.35~0.6 / Φ0.35~0.8 mm | Φ0.35 ~ 0.8 mm | Φ0.35 ~ 1.3 mm (粗線徑) | Φ0.35 ~ 0.8 mm | Φ0.35~0.6 / Φ0.35~0.8 mm |
| P P-腳距 | — | — | — | 2.5 ~ 13.5 mm | — |
| R R-彎腳角度 | — | — | — | 1° (直立折彎) | — |
| CAP 電動加工量 | 40,000 pcs/H | 84,000 pcs/H (超高速) | 40,000 pcs/H | 40,000 pcs/H | 40,000 pcs/H |
OPTIONAL TOOLING
E63 輔助腳距測量規 (選購配件)
U型成型系列可選購 E63 專用量具，輔助快速精密量測 PCB 板孔距，大幅縮短換模試機調機時間。
