JF-600X
原廠實機照
JF-600X 為經濟型無廢料沖壓跳線成型機，採用零廢料沖切工藝，材料利用率達 100% 顯著節省銅線成本。產能達每小時 7,500 顆，雙邊腳長 (h 與 H) 及跳線跨距皆可獨立微調，成型 R 角圓潤平順，為單雙面 PCB 跳線大批量生產之高經濟性機種。
加工與特徵標籤
REL
跳線/熱縮/SMD套料捲入料
ENGINEERING SPECIFICATIONS
機台規格與工程參數
加工產能 (Capacity) 7,500 pcs/hr
動力 / 氣壓需求 110V/60Hz ; 220V/50Hz
公差標註 (Tolerance) ±0.3mm
外型尺寸 (L×W×H) 440(L) × 440(W) × 570(H) mm
機身淨重 (Weight) 37 kg
型錄頁碼與狀態
P.13 (Catalog_0013) • 在產 (Active)
【產品核心特點與加工優勢】
- 經濟型無廢料沖壓跳線成型機，採用零廢料沖切設計，大幅節省銅線材料成本、投資回收迅速。
- 每小時產能達 7,500 顆 (7,500 pcs/Hour)，全自動送線切斷，操作簡單直覺。
- 雙邊腳長皆可獨立微調：h 腳長 0 ~ 12 mm、H 腳長 3 ~ 8 mm，加工彈性極佳。
- 跳線腳寬 (L) 支援 5 ~ 35 mm 連續無段調節，精準吻合各式 PCB 插件跨距需求。
- 適用標準線徑 Ø0.6 ~ Ø0.7 mm，成型折彎 R 角較 JF-600 及 JF-760 更為圓弧寬廣，折彎處線芯無應力集中。
- 採用高品質碳化鎢成型模具與防刮傷特殊送料輪，保證線材表面光滑無瑕疵。
- 機體輕巧穩固 (淨重 37 kg)，耗電低、低噪音，適合單雙面 PCB 跳線大批量經濟預加工。
【最新修訂備註】 標準線徑 Ø0.6~0.7mm；無廢料經濟型；雙邊腳長及腳寬皆可隨意調整。
特有成型尺寸與引腳加工能力明細表

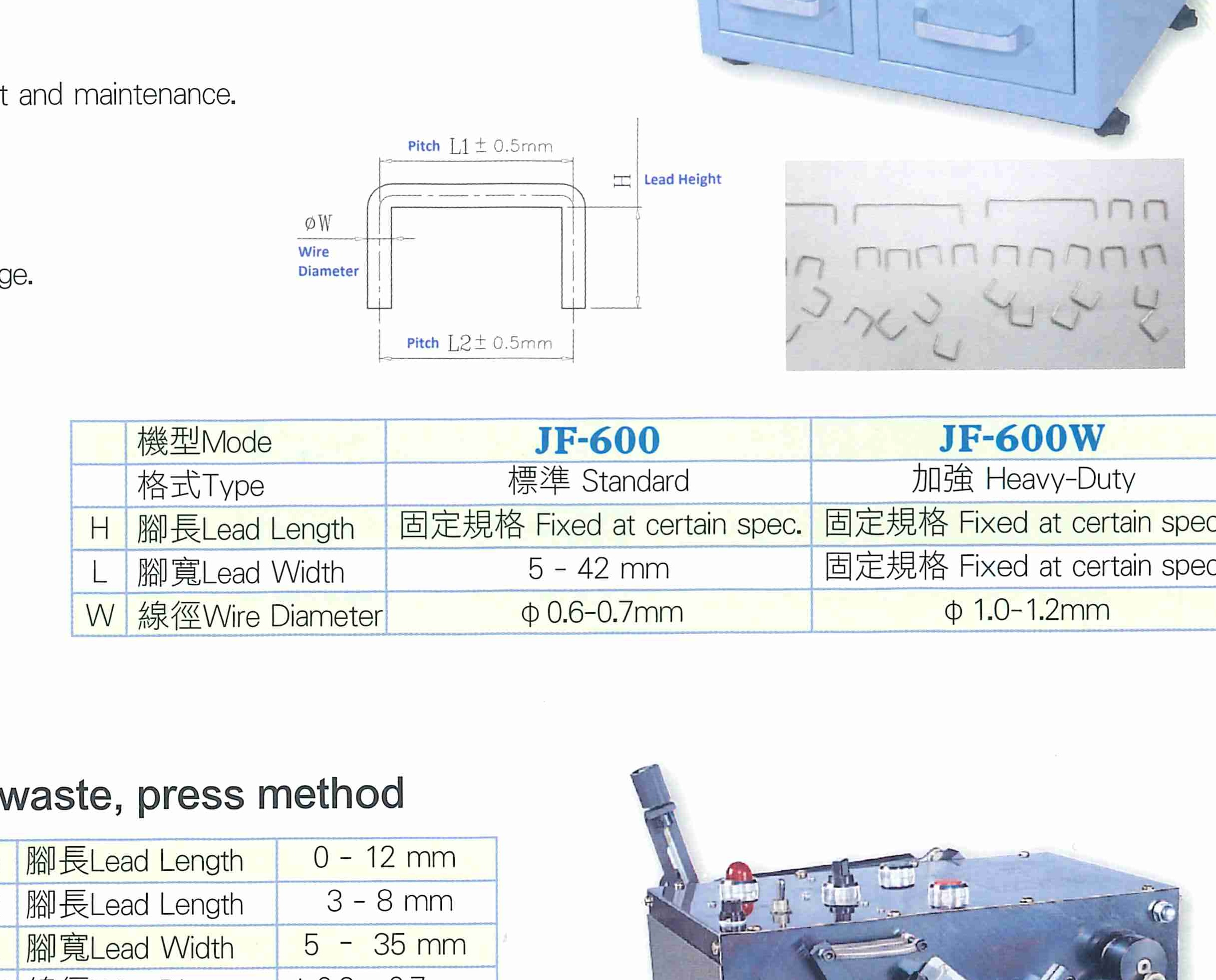

單位: mm / 特殊模具可客製 引腳成型與折彎尺寸標註示意圖 JF-600X
圖示尺寸代號對應右表之加工公差與能力數值（點擊圖片可放大檢視）
| 代號 | 加工尺寸參數 | 標準加工尺寸 / 規格範圍 | 工程備註說明 |
|---|---|---|---|
| h_LEN | 成型腳長 h (Lead Length h) | 0 ~ 12 mm (可調) | 無廢料獨立微調 |
| H_LEN | 成型腳長 H (Lead Length H) | 3 ~ 8 mm (可調) | 雙邊腳長皆可自由設定 |
| L_WIDTH | 成型腳寬 L (Lead Width L) | 5 ~ 35 mm (可調) | 跨距無段調整 |
| W_WIRE | 適用線徑 W (Wire Diameter W) | Ø0.6 ~ Ø0.7 mm | 標準跳線銅線/鍍錫線 |
| R_ANGLE | 成型彎折半徑 (Forming R Angle) | 較大 R 角 (Wider R angle) | 圓滑成型降低線材應力 |
| CAP_HR | 加工產能 (Capacity) | 7,500 pcs / 小時 (Hour) | 經濟型零廢料快速回收 |
