AR-110
原廠實機照
AR-110 採用氣壓驅動切刀搭配多孔位矩陣切腳板，專為各類異型零件、多腳排針及不規則引腳組件提供溫和低衝擊的平整剪切。切腳長度固定且刀具衝擊力小，切腳板可依特殊零件封裝迅速更換與量身訂製，杜絕零件內部結構受損。
加工與特徵標籤
特殊包裝
ENGINEERING SPECIFICATIONS
機台規格與工程參數
加工產能 (Capacity) 手放三秒一顆 Hand-feeding 1 pcs in 3 seconds
動力 / 氣壓需求 使用氣壓: 5 kgs/cm²
公差標註 (Tolerance) ±0.3mm
外型尺寸 (L×W×H) 280(L) x 150(W) x 130(H) mm
機身淨重 (Weight) 8 kgs
型錄頁碼與狀態
P.1 (Catalog_0001) • 在產 (Active)
【產品核心特點與加工優勢】
- 本機採用氣壓帶動切刀。
- 切腳板上預留各種孔位，適合各種奇型怪狀零件之切腳。
- 可更換切腳板配合各種特殊異型零件。歡迎來圖面、帶樣品討論。
- 切斷後腳長固定，請訂購時指明。
【最新修訂備註】 剪切長度可依訂單需求客製指定孔板厚度。
特有成型尺寸與引腳加工能力明細表

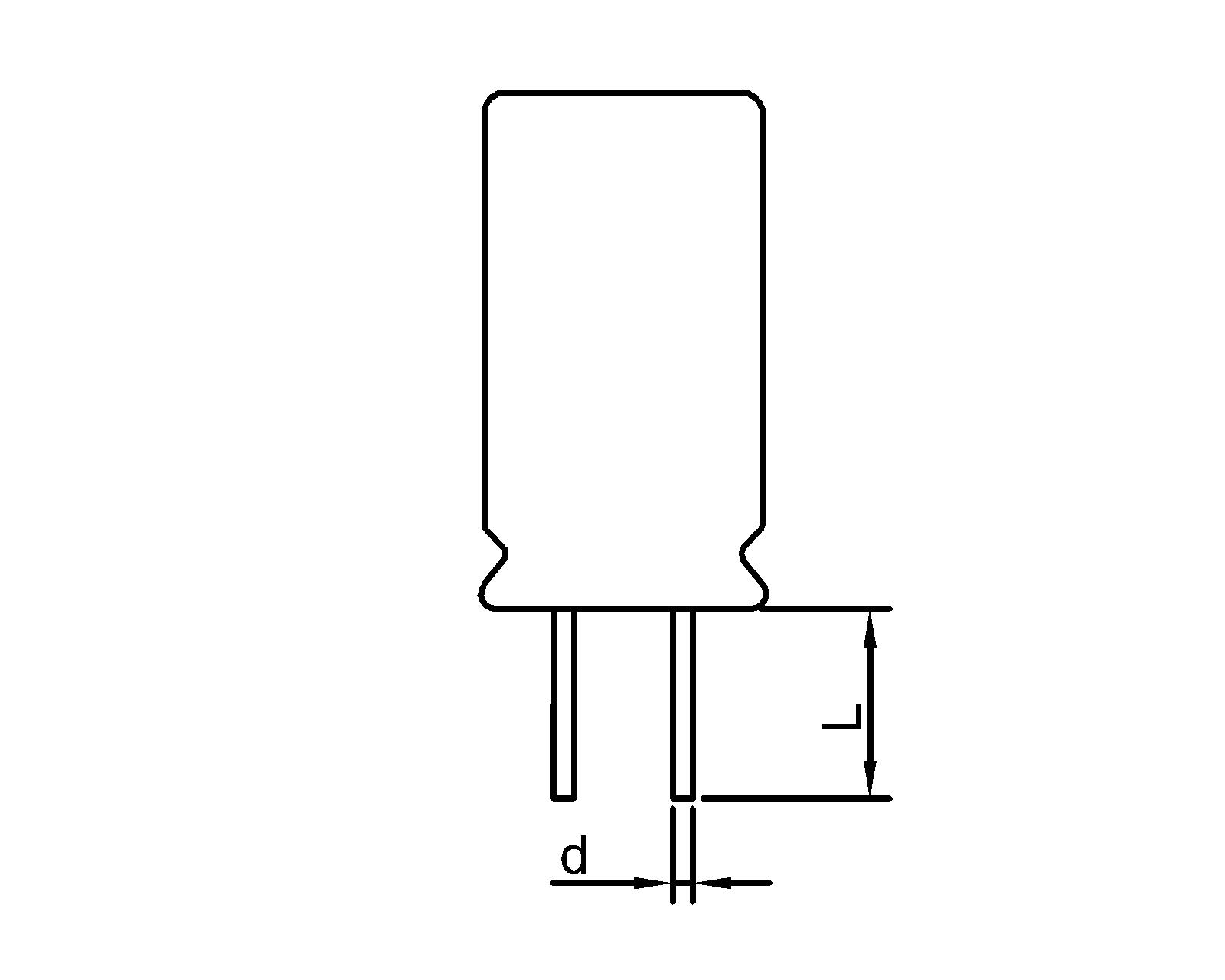

單位: mm / 特殊模具可客製 引腳成型與折彎尺寸標註示意圖 AR-110
圖示尺寸代號對應右表之加工公差與能力數值（點擊圖片可放大檢視）

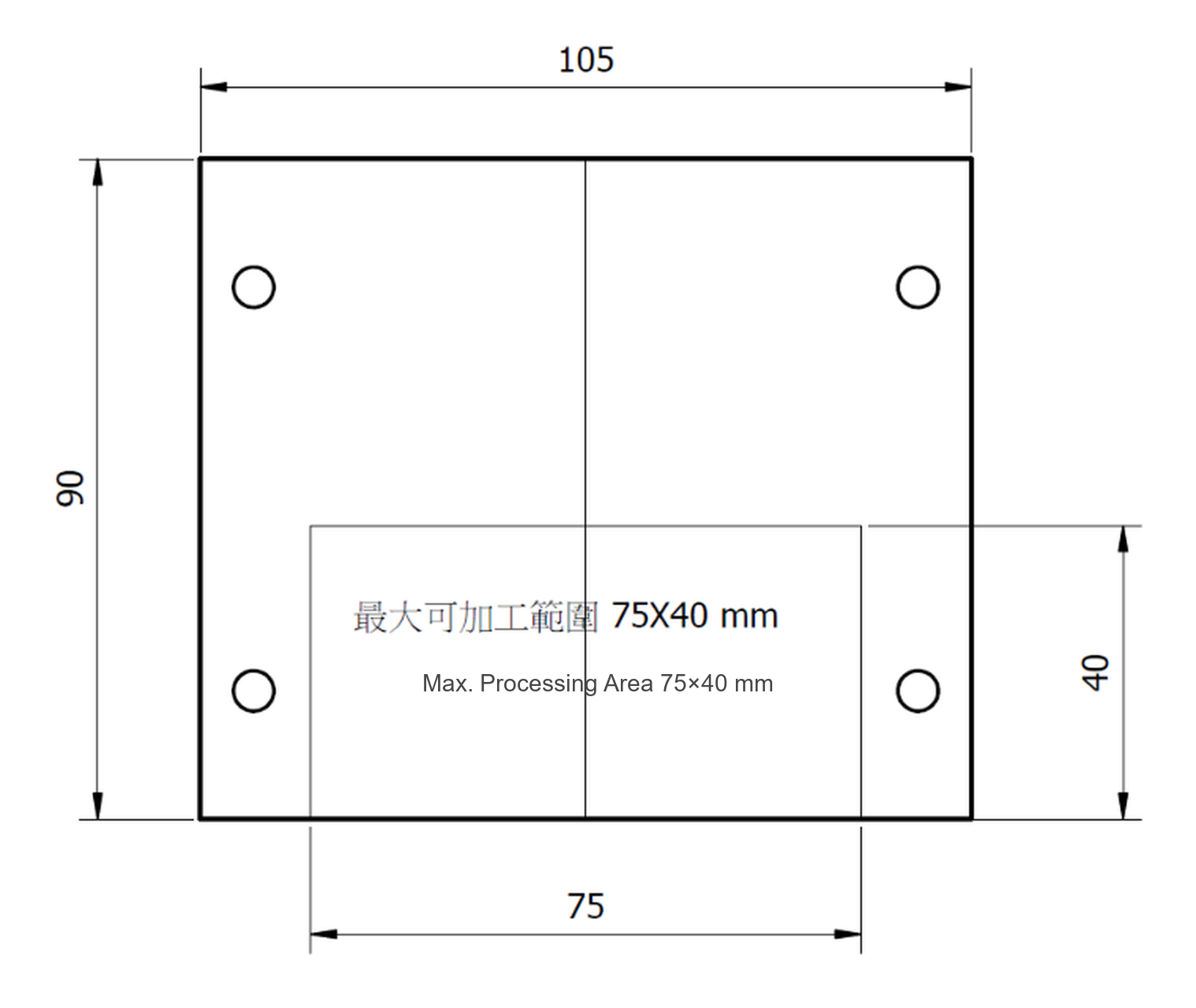

最大可加工範圍示意圖 (切腳板)
75 × 40 mm
沖切孔板有效加工範圍 75×40 mm（底板尺寸 105×90 mm）
| 代號 | 加工尺寸參數 | 標準加工尺寸 / 規格範圍 | 工程備註說明 |
|---|---|---|---|
| L | 剪切後引腳長度 (Cut Length) | 2.0 ~ 8.0 mm | 依沖切孔板模具厚度客製 |
| D | 適用引腳線徑 (Lead Dia.) | Ø0.4 ~ Ø1.2 mm | 鎢鋼精密沖切模組 |
| AREA | 最大可加工範圍 (Working Area) | 75 × 40 mm | 沖切孔板有效加工範圍，底板外型 105 × 90 mm (Tooling Plate) |
